Гидрораспределитель — один из ключевых элементов гидросистемы, предназначенный для управления потоком рабочей жидкости, изменения направления ее движения и распределения между исполнительными механизмами. По принципу действия гидрораспределители подразделяются на два основных типа:
  • Золотниковые гидрораспределители
  • Гидрораспределители седельного типа
Гидрораспределители золотникового типа широко применяются в современных гидросистемах благодаря своей надежности, универсальности и удобству эксплуатации. В этой статье разберем их особенности, преимущества и основные критерии выбора.
  • Простая конструкция
  • Небольшие переключающиеся усилия
  • Высокий КПД, незначительные потери
  • Большое кол-во вариантов управления
Золотниковый гидрораспределитель состоит из корпуса, внутри которого расположен подвижный золотник. При его перемещении происходит соединение или перекрытие внутренних каналов распределителя, благодаря чему рабочая жидкость направляется к соответствующему потребителю либо изменяет направление потока.

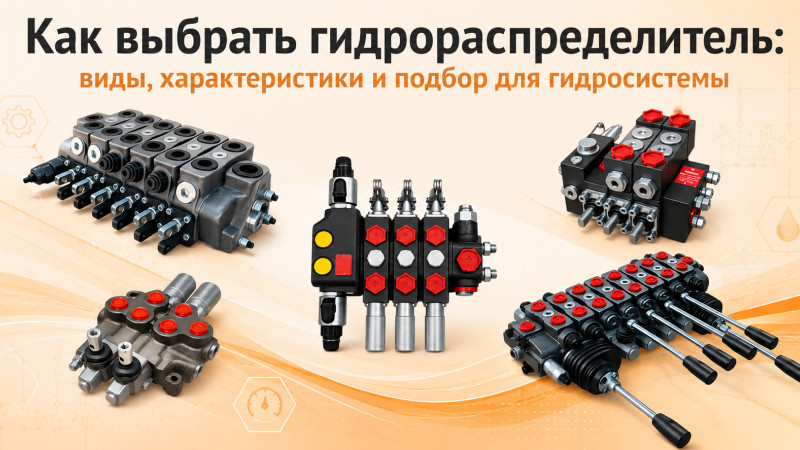

По конструктивному исполнению золотниковые гидрораспределители подразделяются на три основных типа: моноблочные, секционные и станочные. Каждый из них имеет свои конструктивные особенности, область применения и преимущества, которые необходимо учитывать при выборе распределителя для конкретной гидросистемы.
Моноблочный гидрораспределитель представляет собой устройство, в котором все рабочие секции объединены в едином корпусе. Цельный корпус имеет меньше соединений и уплотнений по сравнению с секционными распределителями, что снижает вероятность возникновения утечек рабочей жидкости. Такая конструкция отличается компактностью и удобством монтажа, а также относительно низкой стоимостью. Единственный минус моноблочных распределителей заключается в том, что конфигурация моноблочного распределителя задается производителем. Если в дальнейшем требуется изменить количество золотников или заменить «отдельную» секцию, возможности модернизации и ремонтопригодности будут ограничены. В таких случаях более удобным решением может стать секционный гидрораспределитель.
Секционный гидрораспределитель состоит из отдельных рабочих секций, соединенных между собой в единый распределительный блок. Главное преимущество секционной конструкции — модульность. В зависимости от требований оборудования можно изменять количество рабочих секций, добавляя или убирая необходимые элементы. Это позволяет создавать гидрораспределитель с нужным количеством функций без необходимости заменять весь узел целиком.

Как подобрать гидрораспределитель для конкретной техники?
При подборе гидрораспределителя необходимо учитывать следующие основные параметры:
1. Рабочее давление (бар, Мпа) Если гидрораспределитель подбирается для существующей техники, определить рабочее давление проще всего по технической документации на оборудование или по характеристикам установленной гидросистемы. Также информацию о давлении можно узнать по биркам установленной гидравлики.
Если же гидросистема проектируется с нуля, рабочее давление необходимо определить расчетным путем. В этом случае оно зависит от требуемой нагрузки и параметров исполнительного механизма — например, гидроцилиндра или гидромотора.

2. Максимальный расход масла (л/мин) После определения рабочего давления необходимо установить требуемый расход рабочей жидкости. Этот параметр показывает, какой объем масла должен проходить через гидрораспределитель за единицу времени.
Если гидросистема уже установлена на технике, определить расход можно по характеристикам гидравлического насоса, технической документации или данным производителя оборудования. Если гидросистема проектируется с нуля, необходимый расход рассчитывается исходя из требуемой скорости работы исполнительного механизма. Например, для гидроцилиндра расход связан с его эффективной площадью и требуемой скоростью перемещения.

3. Количество секций (число операций) Количество секций гидрораспределителя зависит от числа независимых гидравлических функций, которыми необходимо управлять.
Например, если отдельно требуется управлять подъемом, наклоном и выдвижением рабочего оборудования, понадобится гидрораспределитель минимум с тремя рабочими секциями.

4. Схема золотников (схема направления потока) Схема золотника определяет, какие гидравлические каналы соединяются между собой в каждом положении рукоятки управления и, соответственно, как будет двигаться рабочая жидкость.
Выбор схемы зависит от типа и назначения исполнительного механизма. Для гидроцилиндров, гидромоторов и других потребителей применяются разные схемы распределения потока.
При замене существующего гидрораспределителя важно подобрать золотник с аналогичной схемой работы. Даже при совпадении давления, расхода и количества секций неправильная схема золотника может привести к некорректной работе оборудования.
Если гидросистема проектируется с нуля, схему золотника выбирают исходя из требуемого алгоритма работы исполнительного механизма и общей гидравлической схемы оборудования.

5. Тип управления (механическое, электромагнитное, пневматическое, гидравлическое) Выбор типа управления зависит прежде всего от конструкции и назначения оборудования. Для тракторов и мобильной техники часто используют механическое управление, поскольку оно отличается простотой и надежностью. Если требуется автоматизация или дистанционное управление, более подходящим вариантом может стать электромагнитное управление. В сложных промышленных гидросистемах могут применяться гидравлические или пневматические способы управления.
При подборе гидрораспределителя важно учитывать не только тип управления, но и рабочее давление, расход рабочей жидкости, количество секций, схему работы золотника и присоединительные размеры. Все параметры должны соответствовать характеристикам конкретной гидросистемы.

6. Размер присоединительных отверстий (резьба) Перед покупкой необходимо проверить тип и размер присоединительных отверстий гидрораспределителя, а также расположение рабочих портов. Важно учитывать не только диаметр резьбы, но и ее тип, поскольку внешне похожие соединения могут иметь разные стандарты. При замене существующего распределителя желательно сравнить присоединительные размеры нового и установленного оборудования. Это позволит избежать использования дополнительных переходников и переделки гидролиний.

Все перечисленные параметры должны соответствовать характеристикам гидросистемы.
Неправильный подбор может привести к падению производительности, нагреву рабочей жидкости, некорректной работе исполнительных механизмов и преждевременному износу элементов гидросистемы, а в некоторых случаях несоответствие рабочего давления или расхода распределителя может стать причиной его выхода из строя.
