Гидравлические приводы используются практически во всех современных машинах: от небольших прессов до карьерных экскаваторов. Одним из главных исполнительных механизмов таких систем является гидроцилиндр. Именно он преобразует давление рабочей жидкости в поступательное движение, позволяя перемещать тяжелые грузы, приводить в действие рабочие органы машин и создавать усилия, которые невозможно получить при помощи обычных механических передач. Почему гидроцилиндры получили столь широкое распространение.

Популярность гидроцилиндров объясняется сразу несколькими преимуществами:
  • гидроцилиндр позволяет получать огромные усилия при сравнительно небольших размерах конструкции.
  • отсутствует необходимость преобразовывать вращательное движение в поступательное, что значительно упрощает привод и повышает его эффективность.
Не менее важным достоинством является возможность плавного регулирования скорости движения. Она зависит от расхода рабочей жидкости, поэтому при постоянной производительности насоса скорость перемещения штока остается практически неизменной на всем протяжении рабочего хода.
Еще одним преимуществом считается возможность ограничения усилия с помощью обычного предохранительного клапана. Благодаря этому механизмы защищаются от перегрузок без применения сложных устройств.

Классификация гидроцилиндров:
По способу работы гидроцилиндры делятся на две большие группы:
  • одностороннего действия (один подвод гидролинии);
  • двустороннего действия.
Каждый тип имеет свои особенности конструкции и применяется в определенных условиях.

Гидроцилиндры одностороннего действия
В цилиндрах этого типа рабочее давление используется только для выполнения одного рабочего движения с усилием.
Возврат штока осуществляется не гидравлической системой, а под действием:
  • собственного веса подвижных элементов;
  • внешней нагрузки;
  • возвратной пружины.
Такая схема отличается простотой и надежностью, поэтому часто используется в оборудовании, где рабочее движение с усилием требуется только в одном направлении.

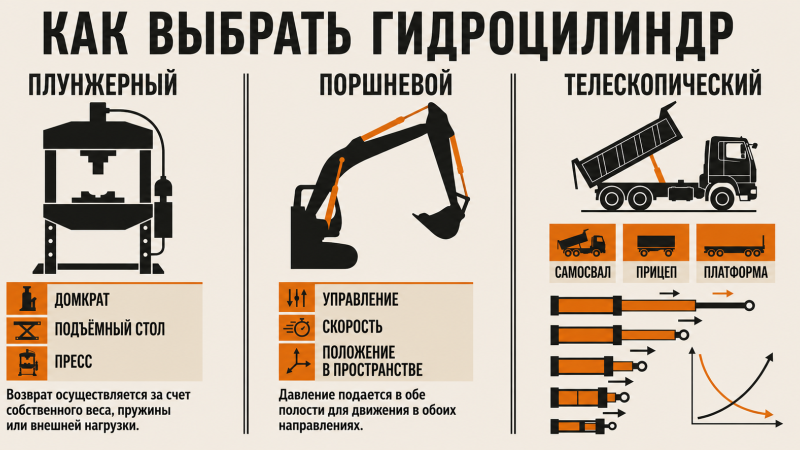

Плунжерные гидроцилиндры
Одной из самых простых разновидностей является плунжерный гидроцилиндр.
Вместо классического поршня здесь используется плунжер, который воспринимает давление жидкости и передает усилие непосредственно на исполнительный механизм.  Возврат осуществляется за счет собственного веса подвижной части, возвратной пружины либо внешней нагрузки.
Плунжерные цилиндры получили широкое распространение в:
  • гидравлических прессах;
  • подъемных столах;
  • грузовых подъемниках;
  • домкратах;
  • различном прессовом оборудовании.
Благодаря минимальному количеству деталей они отличаются высокой надежностью и способны выдерживать значительные нагрузки.

Поршневые гидроцилиндры двустороннего действия
Наиболее распространенными сегодня являются гидроцилиндры двустороннего действия. В отличие от предыдущего типа давление рабочей жидкости может подаваться в любую из двух рабочих полостей. Это позволяет выполнять как выдвижение, так и втягивание штока за счет гидравлической энергии.
Подобная конструкция обеспечивает:
  • высокую производительность;
  • точное управление движением;
  • возможность работы при любых пространственных положениях;
  • одинаково надежную работу в обоих направлениях.
Телескопические гидроцилиндры
Когда обычный гидроцилиндр не способен обеспечить необходимую длину хода из-за ограниченного монтажного пространства, используют телескопические конструкции. Они состоят из нескольких последовательно выдвигающихся секций, расположенных одна внутри другой. Количество секций может достигать пяти и более, благодаря чему длина цилиндра в сложенном состоянии оказывается в несколько раз меньше полного рабочего хода.
Такое решение особенно востребовано:
  • в самосвалах МАЗ 5551, МАЗ 6501;
  • в прицепах МАЗ 8561, ПСТ-9;
  • подъемных платформах;

Особенности работы телескопических гидроцилиндров
При подаче рабочей жидкости секции выдвигаются не одновременно, а последовательно. Сначала начинает работать ступень с наибольшей эффективной площадью. Она развивает максимальное усилие, однако перемещается сравнительно медленно. По мере выдвижения последующих секций скорость увеличивается, а создаваемое усилие постепенно уменьшается. Втягивание происходит в обратной последовательности под действием внешней нагрузки или собственной массы механизма. Такой принцип позволяет совместить компактные размеры конструкции с большим рабочим ходом, что невозможно реализовать с помощью обычного гидроцилиндра.
Правильно подобранный гидроцилиндр — залог надежной и эффективной работы всей гидравлической системы. Чтобы оборудование максимально соответствовало условиям эксплуатации и расчетным нагрузкам, подбор следует выполнять с учетом технических характеристик машины и особенностей выполняемых задач. Специалисты «ГриммТехно» помогут выбрать оптимальный тип гидроцилиндра, рассчитать его основные параметры и предложат решение, которое обеспечит высокую производительность и длительный срок службы оборудования.
